Серия шкафов USR шириной 750 и 800 мм также предназначена для размещения серверов, вместе с тем предоставляя возможность комбинировать их с коммуникационным оборудованием магистрального класса и большим количеством кабельных линий. Монтажные профили 19” увеличенной ширины оснащены проемами для кабельных вводов, и дают возможности прокладки кабельных линий от фронта шкафа к тылу, сохраняя изоляцию воздушных потоков с помощью заглушек или щеточных вводов.
Монтажные профили 19” - имеют ту же привалочную поверхность с глубиной 73 мм, что и в шкафах USR 600 мм, и увеличенную ширину 126 либо 156,4 мм. Сохранить жесткость профилей позволяют приварные усилители-косынки.
Проемы в профилях под кабель располагаются с шагом 310 мм. В базовой комплектации кабельные проёмы закрыты заглушками на винтах, которые при необходимости либо снимаются, либо оснащаются щеточными вводами для сохранения воздушной изоляции.
Легкосъемная крыша - Крыша во всех шкафах USR крепится с помощью защелок, может быть легко снята и развернута на 180⁰. В «широкой» серии шкафов ее размер допускает больше вариантов размещения проемов, щеточных вводов, установки датчиков и форсунок пожаротушения. Благодаря рядам просечек под закладные гайки можно закреплять любое нужное оборудование.
Кронштейн изолятор - С помощью кронштейна шкаф крепится к транспортной палете или полу для повышения устойчивости. При установке шкафа в ряды кронштейн используется для блокирования паразитных воздушных потоков.Ориентация БРП - Блоки распределения питания (БРП) в шкафах «широкой» серии могут ориентироваться при установке как вдоль боковой стенки (стандарт zero-unit), так и поперек. Поперечная установка 3хфазных БРП глубиной до 140 мм позволяет использовать порты без помех оборудованию 19”.

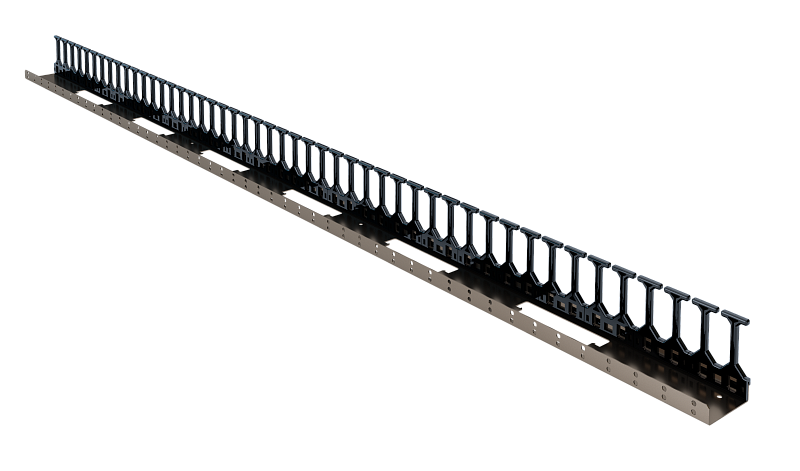

Органайзер с пальцами - Кабельный органайзер с пальцами незаменим для прокладки оптоволокна и устанавливается только в шкафы шириной 750/ 800. Проемы под кабель синхронизированы с монтажными профилями.
| Артикул | Емкость |
Основание мм |
Вес кг |
| PR320810.SP-01 | Шкаф USR 32U | 800*1070 | 152 |
| PR320812.SP-01 | 800*1200 | 160 | |
| PR380610.SP-01 | Шкаф USR 38U | 600*1070 | 138 |
| PR380812.SP-01 | 800*1200 | 180 | |
| PR420710.SP-01 | Шкаф USR 42U | 750*1070 | 180 |
| PR420712.SP-01 | 750*1200 | 185 | |
| PR420810.SP-01 | 800*1070 | 185 | |
| PR420812.SP-01 | 800*1200 | 190 | |
| PR480710.SP-01 | Шкаф USR 48U | 750*1070 | 196 |
| PR480712.SP-01 | 750*1200 | 203 | |
| PR480810.SP-01 | 800*1070 | 203 | |
| PR480812.SP-01 | 800*1200 | 210 |
